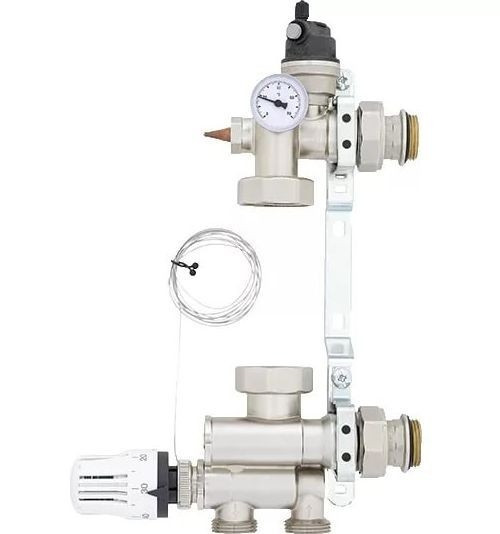

Змішувальний вузол Tervix Pro Line для теплої підлоги без насосу, з термоголовкою (521211)
- Готово до відправки
- Код: 521211
6 425,28 ₴
- +380 (50) 315-15-16
Смесительный узел для теплого пола с нечастотным насосом Tervix Pro Line Mixset разработан как переключатель между системой отопления со стороны источника тепла и распределительной гребенкой (коллектором) для теплого пола. Он используется для подготовки теплоносителя к заданной температуре, которая затем подается в систему обогрева. Смесительный узел может использоваться в сочетании с распределительными гребенками от 2 до 12 контуров.
Принцип действия
Теплоноситель, подаваемый из источника тепла, поступает на термостатический клапан (входит в комплект). Теплоноситель (подача со стороны котла) смешивается с теплоносителем (обращение со стороны гребенки) в термостатическом клапане. Температура теплоносителя на выходе регулируется термостатическим клапаном (входит в комплект). Также, для визуального контроля температуры теплоносителя, на подаче и обороте предусмотрены термометры (4). Остатки теплоносителя на обороте (5) подаются на догрев к источнику тепла. После термостатического клапана теплоноситель проходит через циркуляционный насос и подается на распределительную гребенку.
Подключение
Смесительный узел должен быть подключен к отопительной системе со стороны источника тепла – наружная резьба 1’’. В комплекте идет смесительный клапан ATM 561 (Afriso) и насос Grundfos UPS 025-60. Рекомендуется также использовать шаровые краны для подключения узла к источнику тепла и к распределительной гребенке. Смесительный узел соединяется с распределительной гребенкой наружной резьбой 1''. На смесительный узел можно установить циркуляционный насос с базой 130 и 180 мм. Насос крепится двумя накидными гайками.
| Основні | |
|---|---|
| Виробник | Tervix |
| Країна виробник | Китай |
| Користувальницькі характеристики | |
| Виробництво | Китай |
| Гарантія | 24 міс. |
| З’єднання термоголовки | М 30*1,5 мм |
| Комплектація | 1. Верхній з’єднувальний елемент (1 шт) 2. Нижній з’єднувальний елемент (1 шт) 3. Термоголовка з виносним балоном (1 шт) 4. Термометр (1 шт.) 5. Розповітрювач (1 шт) 6. Настінне кріплення змішувального вузла (1 шт) 7. Інструкція з експлуатації (1 шт) |
| Кількість товарів на складі | 111 |
| Максимальна температура | 70 °C |
| Максимальний тиск | 6 бар |
| Матеріал вузла | Латунь |
| Монтажна довжина насосу | 130 мм |
| Міжосьова відстань | 210 мм |
| Підключення до гребінки | 1" |
| Підключення до джерела тепла | 1" |
| Термофоновка | + 20... + 70 °C |
| Термометр | 0.... + 80 °C |
- Ціна: 6 425,28 ₴
