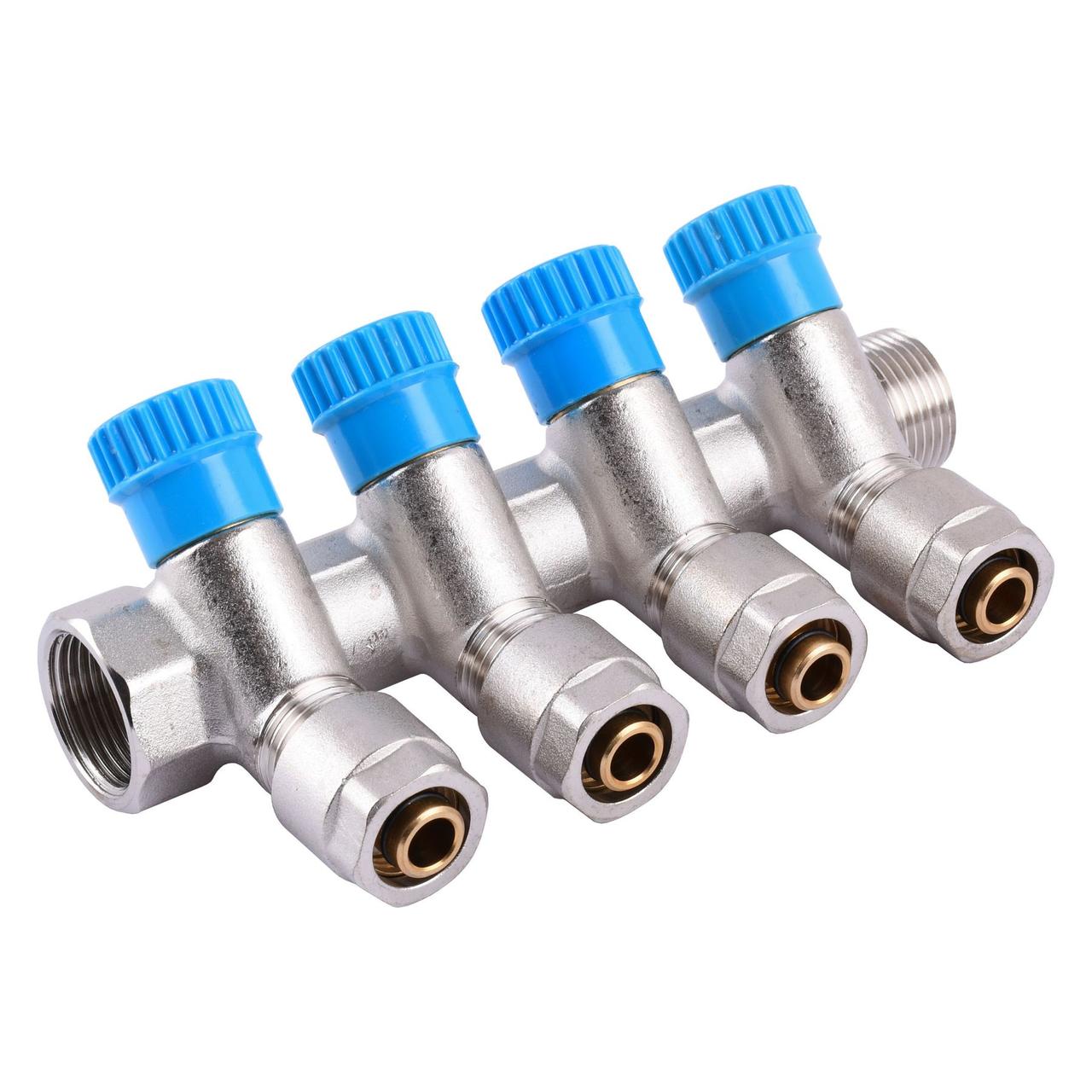

Колектор CRISTAL 3/4Gх1/2*16 - 4-ою (під 35 *) з перекриття (NM-1016)

Колектор CRISTAL 3/4Gх1/2 *16 — 4-й (під 35*) з перекритем (NM-1016)

Кількість виходів: 4
Різь колекторної балки: 3/4 ⁇ дюйма
Діаметр виходу на трубу: - 16

Розподільний колектор призначений для контролю та розподілу теплоносія в системах опалення.

Паралельне з'єднання сантехнічних приладів за допомогою спеціального розподільного колектора істотно полегшує їх експлуатацію. Колекторне розведення дає змогу сконцентрувати всі під'єднання в одному місці, зберігаючи водночас їхню незалежність один від одного. Отже, у разі потреби вимкнути ту чи іншу гілку це можна зробити, не порушуючи функціонування всієї системи.
Колектор — це просто труба, яка має виходи для під'єднання інших трубопроводів:

З двох сторін на колекторах є різь зовнішні або внутрішні. Колектори бувають на різну кількість контурів: від двох і більше.

Коли потрібне плавне регулювання потоків робочого середовища, необхідний колектор типу, обладнаний вбудованими вентилями.

Колектори призначені для розподілу потоку середовища окремо
приладу або групі приладів, контуру або петлі «теплої підлоги», окремих частин або шин системи.
Колектори CRISTAL можуть використовуватися на трубопроводах систем холодного (зокрема питного) і гарячого водопостачання, опалення, стисненого повітря, а також на технологічних трубопроводах, що транспортують рідини, неагресивні до матеріалів елементів колекторних систем.
Колектори з регульованими вентилями дають змогу збалансувати витрати
за споживачами.
Колектори з кульовими кранами дають можливість вимикати кожного
окремого споживача.
До колекторів можуть приєднуватися сталеві, полімерні, металополімерні та мідні трубопроводи.


Конструкція колекторів із вентильним покриттям CRISTAL містить латунний нікельований корпус 1. Обертання латунного штока 3 призводить до лінійного переміщення повзуна золотушнику 4 зі змінною золотистою EPDM-прокладкою 5, яка кріпиться до штока гвинтом. Шток фіксується пружинною скобою 7. Як сальниковий ущільнення штока використовуються два кільця 6 з EPDM. Латунна вентильна муфта 2 має нарізне приєднання до корпусу. Герметичність цього з'єднання забезпечується прокладним кільцем з EPDM 8. Регулювання витрати через вентиль здійснюється обертанням ручки 9, виготовленої з пластику ABS.

Переваги використання колектора CRISTAL:
-тиск у трубах буде вирівняне по всьому приміщенню.
-отоплення будинку проводитиметься рівномірно
-стабілізація тиску в трубопроводі:
- немає температурних перепадів під час одночасної роботи декількох пристроїв;
- відокремленість кожного під'єднання, що дає змогу за потреби заблокувати певну гілку, не порушуючи функціонування всієї системи;
- можливість організації прихованого трубопроводу;
- зручність і безпека експлуатації;
— можливість контролю та регулювання технічних параметрів під'єднаних систем (наприклад, у розводів для теплої підлоги).
