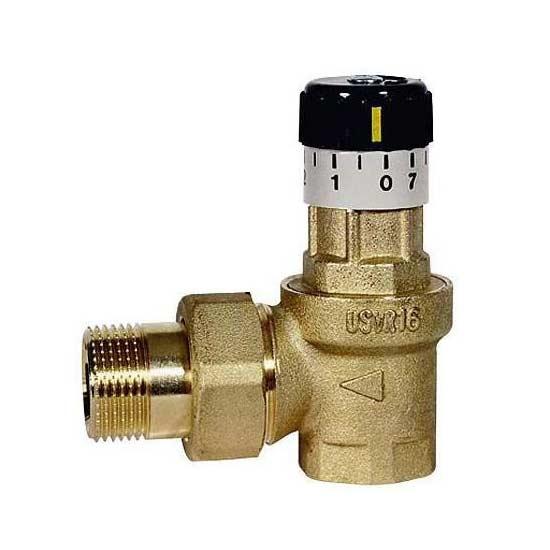

Перепускний клапан з накидною гайкою Watts USVR 16 3/4"

Перепускні клапани призначені для підтримки постійної різниці тиску між подає і зворотним трубопроводом в закритих системах опалення. При зменшенні теплового навантаження системи радіаторні термостатичні вентилі (електротермічні приводи кілець теплої підлоги) закриваються, що призводить до більшого перепаду тиску між подає і зворотним трубопроводом. Застосування перепускного клапана знижує навантаження на насос, запобігає виникненню сторонніх шумів, оберігає котел від корозії, підвищуючи температуру теплоносія в зворотному трубопроводі.

Закриття термостатичних вентилів на радіаторах призводить до збільшення опору системи опалення (збільшення перепаду тиску між подає і зворотним трубопроводом). Це збільшує навантаження на насос і призводить до появи шумів. При досягненні перепаду тиску, відповідного налаштування пререпускного клапана USV / USVR останній відкривається і утворює таким чином регульований байпас.

Монтаж

Пропускний клапанUSV / USVR монтується за циркуляційним насосом, між подає і зворотним трубопроводами

Технічні характеристики

• Макс. робоче давленіе10 бар
• Макс. робоча температура 110 ° C

Матеріали

• Корпус і кришка корпусу: штампована латунь згідно з EN 12165-99 CW617N
• Установча рукоятка: ударопрочная пластмаса
• Мембрана і ущільнення: EPDM

Налаштування

Встановлюється різниця тиску, при якій клапан відкривається, повинна бути приблизно на 20% вище опору системи. Чим більше різниця тиску між прямим і зворотним трубопроводом, тим більше відкривається клапан і більшу кількість води перепускає. При повністю відкритому клапані (тобто повністю закритому контурі опалення) тиск, що розвивається насосом, має бути незначно вище номінального.
